测温型NTC热敏电阻器原理!
返回列表 来源: 发布日期: 2019.10.18

NTC(Negative Temperature Coefficient)热敏电阻器是指随温度上升电阻显著减小、具有负温度系数特点的热敏电阻器。它是以锰(Mn)、钴(Co)、镍(Ni)、铁(Fe)、铜(Cu)和铝(Al)等金属氧化物为主要材料,采用陶瓷工艺制造而成。

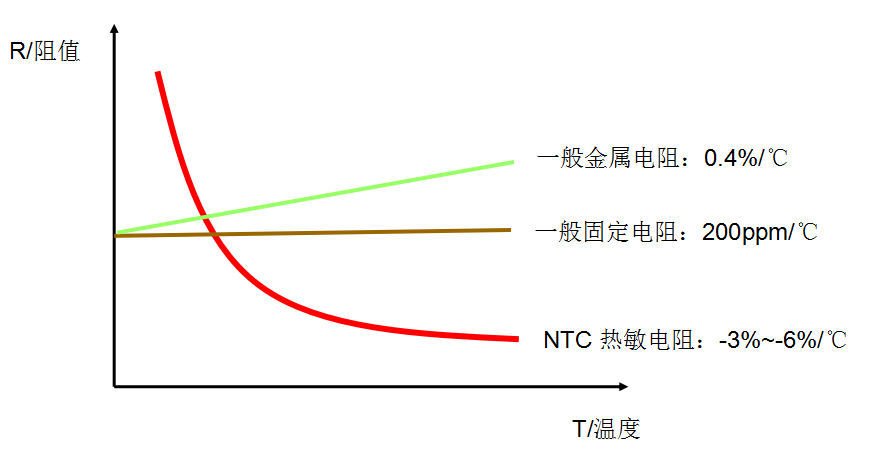

NTC热敏电阻器的阻值与温度的关系是近似符合指数函数规律的,并可做出电阻-温度特性曲线,阻值与温度成一一对应的关系,利用NTC热敏电阻器的这一阻温特性,可由测量电阻值而推算出温度的高低,它是NTC热敏电阻器测温的基础。

测温型NTC热敏电阻器原理!

NTC热敏电阻器在测温中应用的主要特点是:①灵敏度较高,其电阻温度系数要比其电阻温度系数要比金属大10~100倍以上,温度系数为-3%~ -6%,能较容易地检测出0.1℃的温度变化;②工作温度范围宽,常温器件适用于-55℃~350℃温度范围;③体积小,芯片可做到0.3*0.3*0.2mm以下甚至更小,能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度;④使用方便,电阻值可在0.1~1000kΩ间任意选择;⑤易加工成复杂的形状,可大批量生产;⑥价格低廉,性价比高。

由于NTC热敏电阻器的以上特点,所以在应用方面,它不仅可以作为测量元件(如测量温度、流量、液位等),还可以作为控制元件(如热敏开关、限流器)和电路补偿元件。NTC热敏电阻器广泛用于家用电器、电力工业、通讯、军事科学、宇航等各个领域,发展前景极其广阔。

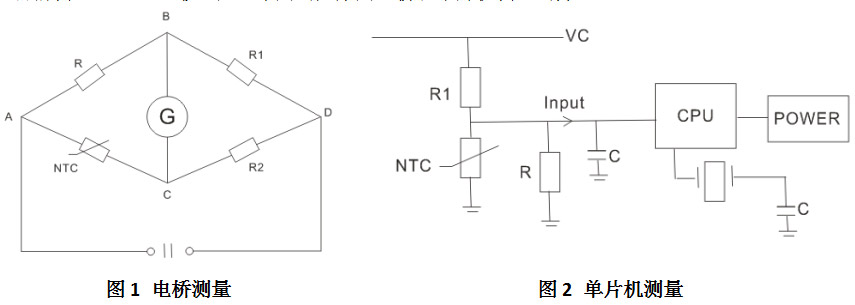

目前测温型NTC热敏电阻器常用的是采用电桥和单片机测量的方法。

测温型NTC热敏电阻器原理!

时恒电子作为行业内专注于NTC热敏电阻器研发生产的企业,生产的测温型NTC热敏电阻器具有可靠性高、精度高、一致性好、稳定性好、互换性强、通用性强、年漂移率低等特点。

时恒电子主要测温型NTC热敏电阻器通过了UL、CUL、CQC、TUV等产品安全认证,通过汽车级AEC-Q200性能测试;MF58型NTC热敏电阻器通过UL标准中10万次耐久测试;时恒电子生产的高精度测温型NTC热敏电阻器可实现0℃-70℃宽温度区间测温精度达±0.025℃、±0.05℃;高温产品可使用在800℃温度的检测。
