功率型NTC热敏电阻器原理!
返回列表 来源: 发布日期: 2019.10.18

NTC(Negative Temperature Coefficient)热敏电阻器是指随温度上升电阻呈指数减小、具有负温度系数特点的热敏电阻器。它是以锰(Mn)、钴(Co)、镍(Ni)、铁(Fe)、铜(Cu)和铝(Al)等金属氧化物为主要材料,采用陶瓷工艺制造而成的。

开关电源、电机、变压器和加热器开机通电时,会产生瞬间浪涌电流,这类设备的功率越大,浪涌电流越高。大的流涌电流可以引起断路器损坏、接能器熔断、保护器件失效以及设备的误动作。

在电源回路中串接一个或数个功率型NTC热敏电阻器,是抑制开机浪涌电流保护电子元器件不被损坏或失效,最为有效、最为经济、最为简便的措施。

功率型NTC热敏电阻器体在常温下的电阻值和热惯性引起的热延时效应,能有效地抑制开机时电源电路(特别是高压大电容滤波电路)中的尖峰浪涌电流(可达数十倍甚至百倍于正常工作电流),并且在完成抑制浪涌电流作用后,由于通过其电流(包括浪涌电流和电路正常工作电流)的持续作用下的自热效应,引起电阻体温升,功率型NTC热敏电阻器的电阻值将下降到非常小的程度,产生的压降低,所消耗的功率很小,不会影响正常的工作电流。

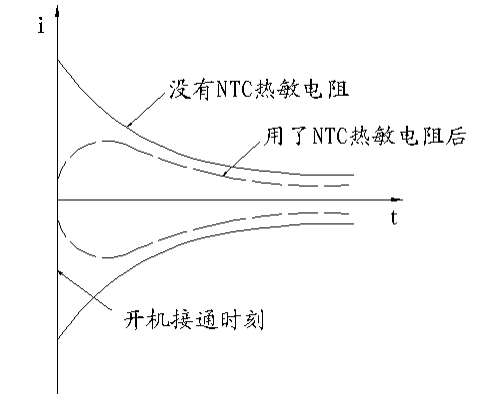

下图给出了有无功率型NTC热敏电阻器抑制浪涌电流电路时浪涌电流的波形。

功率型NTC热敏电阻器原理!

由于功率型NTC热敏电阻器用作浪涌电流抑制器件具有作用显著、线路简单、自身功耗小、可靠性高、成本低等优点,因而被广泛应用于转换电源、开关电源、UPS电源、变压器、电机、智能电柜、电加热器、电子节能灯、电子镇流器、显示器、白炽灯及其它照明灯具等。

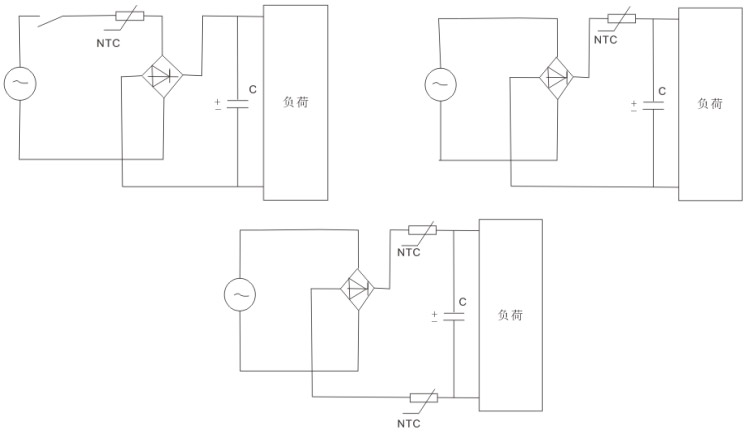

下图为功率型NTC热敏电阻器应用电路:

功率型NTC热敏电阻器原理!

随着电子技术的发展,对抑制浪涌电流的功率型NTC热敏电阻器的要求是小体积、大功率、低功耗、高可靠性。功率型NTC热敏电阻器的发展方向是,1、在相同的阻值和稳态电流及浪涌冲击条件下,体积更小,2、在相同的阻值和体积下,稳态电流更大,并具有更强耐电流冲击的能力。3.更小的残余电阻。

时恒电子功率型NTC热敏电阻器系列产品全部通过了UL、CUL、TUV、CQC安全认证,最小零功率电阻功率可做到1Ω以下,稳态电流可达80A,片径最大50mm。
