功率型NTC热敏电阻在逆变器中的应用
返回列表 来源: 发布日期: 2021.09.23


随着世界各国对环境保护的需求不断上升,以太阳能光伏、风能,植物替代能源等新能源需求在不断上升,尤其是近几年来在国家十四五政策下,提出了“双碳”能源战略,新能源技术更是得到了极大的推广应用,逆电器作为新能源应用中的不可缺少的技术,也被愈来愈多的广泛使用。

换路定律指出,电路从一个状态到达另一种状态时,电路中的电流或电压必定要发生暂态过程,暂态过程的发生必将发生电能量的剧烈波动变化,在一个能量转换电路中(如AC→DC,DC→AC),这种电能量的剧烈波动变化就是电学领域中的浪涌冲击,它是一种暂态现象,是电路工作中无法避免的客观现象,它对电路中功率元器件的冲击损害也是确实存在的。NTC功率型热敏电阻在逆变器中,由于它的负温度特性,可以用来抑制暂态过程中的电流(或电压)的尖峰冲击。保护关键功率元器件,从而提高使用寿命。

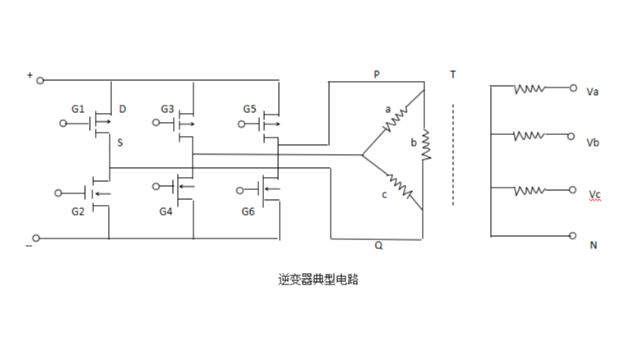

图示为一典型的逆变器电路,当逆变器工作时,逆变桥(由G1~G6开关管构成)在高速通断状态下。


D极、S极上将不可避免地产生巨大的导通尖峰和关断尖峰,实际测试和理论计算表明,这种开关尖峰电流(或电压)数值将是开关管工作电流(或电压)的数倍~几十倍,它是导致开关管经常损坏的主要原因之一。

当电路工作时,在PWM脉冲作用下,开关管G1~G6将按照一定的顺序轮流导通或截止,此时这些开关管的D极或S极上将会承受极高的电流尖峰冲击。电路的转换功率愈大,能量波动幅度就愈大。这种尖峰冲击强度就愈大。此时,在这些关键节点上,选择串入一只参数合适的NTC功率型热敏电阻,可以大部分吸收掉此时出现的高频尖峰电流,有效保护逆变桥上关键的开关管寿命。

同理,当开关管轮流导通之际,灌入变送器的能量也是剧烈的在波动,在图示的P点或Q点处,适当串入一只NTC热敏电阻,也是一个非常好的抗浪涌设计,它既可以减轻逆变桥通断时尖峰对变送器的冲击,也可以有效降低输出端在负载接入或断开时浪涌尖峰对变送器的冲击。

南京时恒电子科技有限公司生产的逆变器中功率型NTC热敏电阻,对应的规格为MF72、MF73T-1,根据功率大小需要,功率型NTC热敏电阻器有多种规格型号可供选择,直径为Ø50的超大功率型NTC热敏电阻器最大稳态电流可达80A,直径为Ø3mm的超小功率型NTC热敏电阻器最大稳态电流也高达2A,这在业内是罕见的,时恒电子生产的功率型NTC热敏电阻器抑制浪涌冲击电流能力强,内控标准中最大电容量比标准值高出两个档位,特别是B值大,残余电阻小,相同的电性能体积更小,功耗更低,主要产品全部通过了UL、TUV、CQC安全认证,产品性能优异,深受用户的青睐。
