NTC热敏电阻在开关电源领域的应用
返回列表 来源: 发布日期: 2019.11.04

今天时恒电子来给大家分享有关NTC热敏电阻在开关电源中的应用:

由于开关电源具有效率高,能量传输损耗小,输出灵活多变,占用体积空间小等一般线性电源均无法比拟的优点而获得了广泛的应用。到现如今,大到大型电子设备的电源,小到家用电器,LED灯的电源几乎无一例外都用到开关电源,正是目前一致共认的高效率,低功耗的供电方式,但是低功耗。高效率转换(AC-DC)是需要代价的,开关电源在实际应用中也会产生诸多的麻烦,比如:EMC问题开机浪涌电流的问题,高压大电流情况下,具有高价值的关键之器件容易出现频频损坏,早期失效的现象而使整个电源系统过早损坏,电器或设备无法使用。这是广大线路设计师,尤其是电源设计工程师较头疼的事情之一。

热敏电阻温度传感器选用原则需要注意事项?

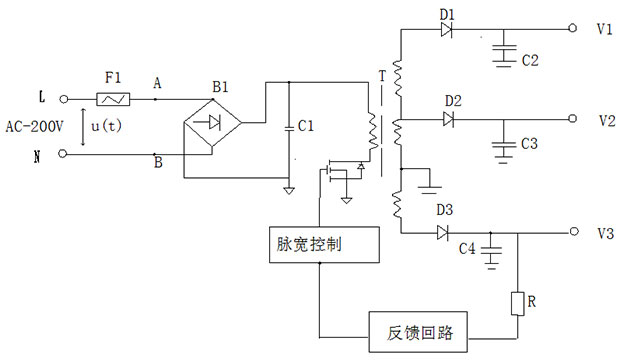

今天先聊一下,开机浪涌电流这个东东,究竟是怎么回事?图一是一个最基本的开关电源原图,是否和你目前在设计的电源图一样哈。 开关电源它是直接将电网上AC-220V(50Hz)的交流电源一系的变换处理直接变成我们可以直接使用的DC电压的,很方便、快捷、缺点就是保险丝下,会经常无故开路之B和C会失效,变压器下内部线圈过热,内部短路等现象发生,除了元器件本身不可可靠。上述现象的发生,大部分都是浪涌电流的过多、过大冲击有很大关系。怎么会有浪涌电流呢?冯工从年轻的时就一直设法弄清楚,

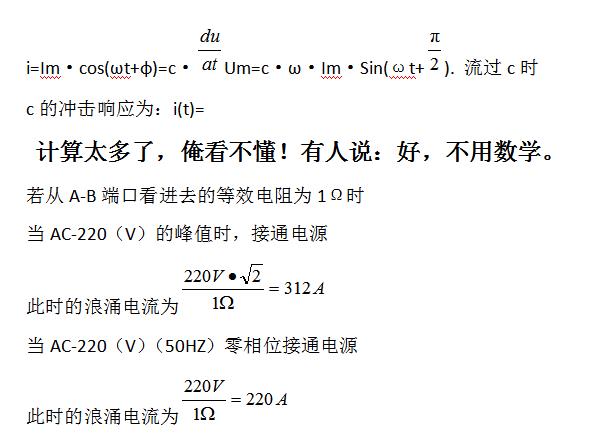

在实践均表明,由于C1存在,任何开关电源,在开机的瞬间均会浪涌电流的产生,而且电源的负载越高,功率越大,这样浪涌电流越大。 实践也证明:这个浪涌电流可以是这个电源正常工作电流的数十倍~100多倍哦,这可不是危言耸听哦!

NTC热敏电阻在开关电源中应用

即使它是很短的时间,一般为MS级的,如此大的电流加在B1,C1和T上,一次开机也许不会损坏了,几次开机似乎没有关系,但可以肯定的是,每开1次机,相关器件就是一次损伤。常年累月的开关机,这就容易出问题了。

工程师为此设计的缓启动,延时保险等手段,避免了一些故障的发生,但不能彻底杜绝。数据统计表明:电器设备问题,60%以上在电源系统上。 冯工在此告诉你,只需要1元钱的成本,就可以解决的。冯工,是NTC热敏电阻的生产、制造专家。欢迎和我交流!

下次再聊吧!
