热敏电阻|NTC热敏电阻|PTC热敏电阻是如何过流保护器件的
返回列表 来源: 发布日期: 2022.03.31

         电子电器设备特别是大功率的电子设备,如电机、变压器、开关电源和加热器等在通电时不可避免地产生一个瞬间的尖峰浪涌电流,设备的功率越大,浪涌电流就越高。每当这种电流出现的时候,往往会将电路中的一些器件烧毁,造成整个电路和设备的损坏,产生不可弥补的损失。为了避免在开机瞬间产生的浪涌电流对电子设备造成的危害,人们研究出许多针对 浪涌电流保护的方法,比如,在电路中安装适当的保护装置:热敏电阻。

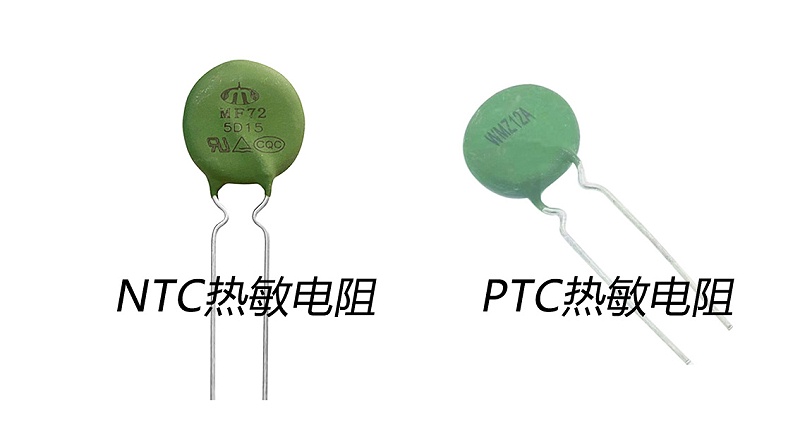

热敏电阻
      (1)负温度系数热敏电阻NTC:
        在电子设备的电源回路中,串接一个或数个功率型NTC热敏电阻,利用功率型热敏电阻器独特的阻流特性:热敏电阻体在常温下高电阻值和热惯性引起的热延时效应,能有效地抑制开机时电源电路中的尖峰浪涌电流,NTC热敏电阻的电阻值在通过浪涌电流后急剧下降,在稳态电流下,残余电阻非常小,不会影响正常的工作电流。这样既抑制了浪涌电流,又保证了正常工作下的效率。
        开关电源电路、照明电路等电路在开机瞬间都会有极大的浪涌电流,浪涌电流是由于电路中大电容器的充电引起。在开关打开时,交流部分的线路上会呈现非常低的阻抗值,此时线路中若没有保护元件的话,其浪涌电流可达正常工作电流的10-100倍,甚至可高达数百安培,这是非常危险的,会烧坏元器件(如一些MOS器件)或将保险丝烧断。利用NTC热敏电阻的电流-电压特性和电流-时间特性将它与负载串联,可有效地抑制浪涌电流。

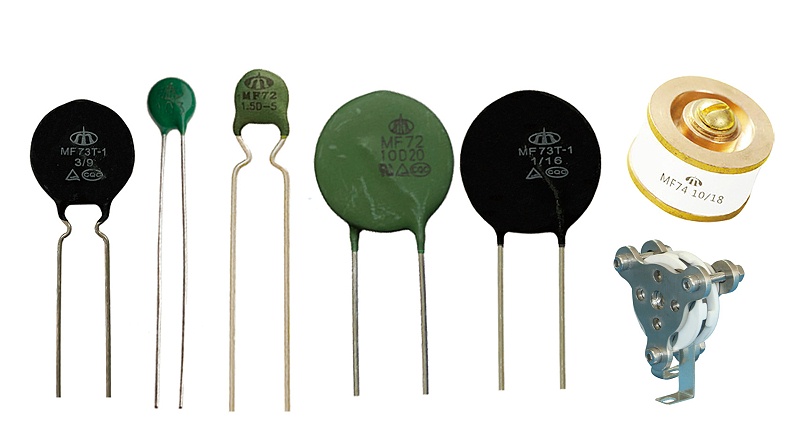

        南京时恒电子科技有限公司批量生产的MF72系列功率型NTC热敏电阻,可以有效抑制这种浪涌电流,尤其是大尺寸MF73T、MF73、MF74、MF75系列产品可以广泛应用于工业级别的浪涌保护比如工业机器人、工业自动化等领域。

未标题-1

        (2)正温度系数热敏电阻PTC:
         PTC是一种新型过流保护和过温保护元器件,也就是自恢复保险丝,起到过流保护和超温保护作用。PTC热敏电阻不仅可以对不可接受的大电流有反应,而且对超过预设温度也有反应。它们通过增加电阻来减小电流,从而下降功耗。
         PTC热敏电阻的电压-电流特性曲线使其成为短路或过电流保护装置的理想选择。当与串联负载时,PTC热敏电阻处于低阻状态,对电流的衰减可以忽略不计。当发生短路或过流情况时,PTC热敏电阻将切换到高阻状态,从而将电流限制在远低于正常工作水平。当故障消掉后,PTC将恢复到低阻状态,使电流恢复到正常水平。
         南京时恒电子科技有限公司专业研发、设计、生产、销售全系列NTC热敏电阻器、NTC温度传感器、Pt铂电阻温度传感器、PTC热敏电阻器和氧化锌压敏电阻器等敏感元器件。公司具有很强的创新研发能力,拥有系列化自主知识产权核心技术,多项国家发明及实用新型专利,多项产品被认定为“高新技术产品”。公司的热敏电阻器系列产品自动化程度高、产量大、品种全,产品涉及浪涌抑制、温度补偿、精密测温、温度控制、过流过热保护等应用,是国内一家较大的热敏电阻生产企业。南京时恒电子生产的大功率NTC热敏电阻和PTC热敏电阻可以满足您抑制浪涌电流和过电流保护的所有要求!
