NTC热敏电阻在额温枪里的作用
返回列表 来源: 发布日期: 2020.03.20

   额温枪的测温元件是热电堆,作为一种红外温度传感器,热电堆可直接感应红外热辐射,把热量转化为电信号,不需要直接接触被测物体就可以快速测得物体表面温度,封装在热电堆里的NTC热敏电阻是用来测量热电堆的环境温度,并用它作为温度基准的。用NTC热敏电阻进行温度测量的突出优点是灵敏度非常高、测量精度高、一致性好、价格低廉。而且,由于NTC热敏电阻的尺寸可以做得很小,反应的速度也非常快。

热电堆由多对热电偶串联而成,各热电偶输出的热电势是互相叠加的,热电偶测量温度时必须要有一个基准温度或者说冷端温度。一般情况下,热电堆的基准温度是25℃。用额温枪测量人体体温时,先把在标准的测试条件下——即被测物体温度为37℃,热电堆基准温度(环境温度)为25℃时测得的输出电压写入红外测温信号处理芯片中,再用实际测量的热电堆输出电压和热电堆所处的环境温度,经过运算来获得被测对象的实际温度。

被测对象的温度与热电堆所处的环境温度之间,存在着以下近似关系:

Tb=Ts+Vout/A

Tb为被测物体的温度(K)

Ts为NTC热敏电阻测得的热电堆所处环境温度(K)

Vout为热电堆的输出电压(V)

A为比例系数

上述公式中的Ts就是封装在热电堆里NTC 热敏电阻测得的环境温度,额温枪测温的精度除去热电堆系统转换误差外,与基准温度也就是热电堆的环境温度的精度密切相关,NTC 热敏电阻测量环境温度精度越高,额温枪最终显示温度的精度就越高,所以NTC热敏电阻的精度对额温枪的测温精度有着重要作用。

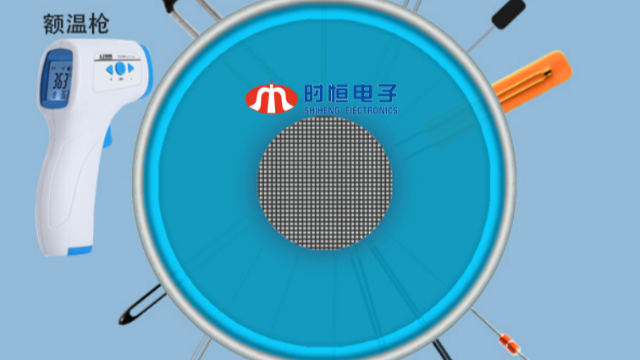

时恒电子批量生产的这类小尺寸高精度NTC热敏电阻,采用蓝膜包装,适用于邦定工艺,已大量应用于热电堆的封装中。

蓝膜照片2
