热敏电阻器的检测步骤
返回列表 来源: 发布日期: 2021.12.29

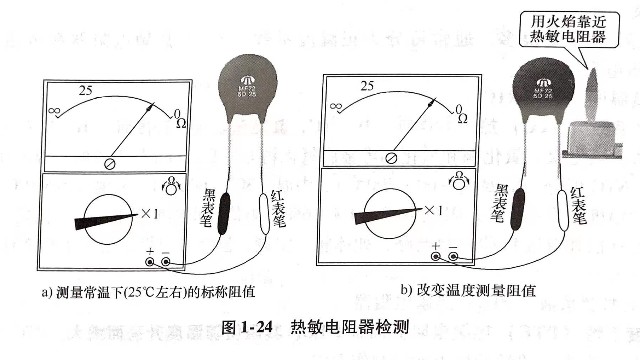

关于热敏电阻器检测通常分为两步,只有两步测量均正常才能说明热敏电阻正常,在这两步测量时还可以判断出电阻器的类型(NTC或PTC),如下图所示:

52cc7c64017f9387c3aa6c108e28fbc

常用第一步:测量常温下25℃左右)的标称阻值。根据标称阻值选择合适的欧姆档,图中的热敏电阻电阻器的标称阻值为5Ω,故档位RX1档,将红、黑表笔分别接触热敏电阻器的两个电极,如上图所示,然后在刻度盘上查看测得电阻值的大小。

若阻值与标称阻值一致或接近,说明热敏电阻电阻器正常。

若阻值为0,说明热敏电阻器短路。

若阻值无穷大,说明热敏电阻开路。

若阻值与标称阻值偏差过大,说明热敏电阻器性能变差或损坏。

第二步可以改变温度测量阻值。用火焰靠近热敏电阻(不要让火焰接触电阻器,以免烧坏电阻器,如上图所示,让火焰的热量对热敏电阻器进行加热,然后将红、黑表笔分别接触热敏电阻器两个电极,再在刻度盘上查看测得阻值的大小!)

若阻值与标称阻值比较有变化,说明热敏电阻器正常。

若阻值往大于标称阻值方向变化,说明热敏电阻电阻器为PTC。

若阻值往小于标称阻值方向变化,说明热敏电阻电阻器为NTC。

若阻值不变化,说明热敏电阻器损坏。

南京时恒电子科技有限公司常用以上两种方法用来检测热敏电阻器!

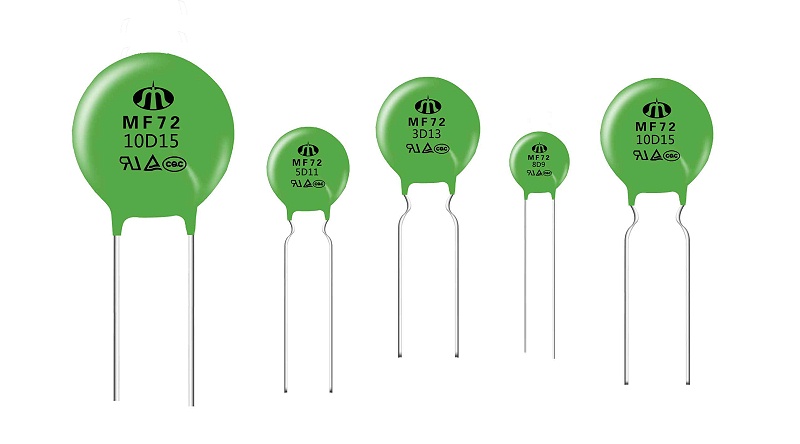

产品72最新版本21
