无线充电中NTC热敏电阻的作用
返回列表 来源: 发布日期: 2021.07.07

无线充电就是通过线圈发送交变电场,由设备背面的线圈作为接收电能,存入设备的电池的过程。应用最早的不是手机而是电动牙刷,目前应用已趋于成熟,在电动牙刷、手机、剃须刀、耳机、手表、插座、车载娱乐充电辅助等均有应用。


在无线充电路中,发射端在MCU的控制下将一个DC电压通过斩波方式变成振荡频率为f的交变振荡信号(MCU根据f数值,交替控制发端4只mos管有序通断),经LC振荡发射。接收端的LC端(参数设计对f频率谐接)接收到f读率信号(能量波)后,经全桥整流后变成方向不变的脉动DC电压,再经滤波,稳压和LDo后变成稳定的标准DC电压,对移动终端的电池进行充电,接收端MCU实时监控整个充电状态(充电电流,充电电压和电池温度等参数)。防止过压、过流、过充,防止温升过高引起爆炸、起火等现象发生。接收端MCU同时将这一系列监测信号参数数值同步发送至发射端的MCU。在充电电路及电池旁边埋入一颗温度检测测温型 NTC热敏电阻,和MCU共同作用,就可以追踪无线充工作的瞬时温度变化。

无线充电路具体设计思路:

一、大功率无线充电路:

对于像新能源公交车、新能源载贷卡车等大功率无线充电路中,无论它们采用恒流或恒压充电方式,由于充电电压高,充电流大,可以在发射端的输入电压的入口处,设置一个功率型的NTC热敏电阻(位置如上图中NTC1),以阻止或减弱浪涌电流对4只MOS管的有害冲击,以增加MOS管的寿命,减小充电时的故障率。

在接收端全桥整流后的脉动高压直流,也会常有突变大尖锋脉动电流,在此位置上(如上图NTC2),适当设计放置一个NTC热敏电阻,对4只整流管和后端的LDO也是非常有益的。

大功率充电,防止充电温度过高(尤其是在环境温度已经很高,如夏季环境温度≥35℃时),在发射端的MOS管附近,和接收端的整流管附近,各设置一个NTC温度型敏感元件组成的温度传感器系统,用于实时监视发射、接收端充电过程的温度变化,是对充电系统热设计安全系统的必要设计。

二、小功率无线充电路:

根据小功率充电电路的实际情况,可以模仿上述大功率充电电路的热设计思路和产品安全性等级的要求,适当增减功率型NTC热敏电阻或测温型NTC热敏电阻的数量。

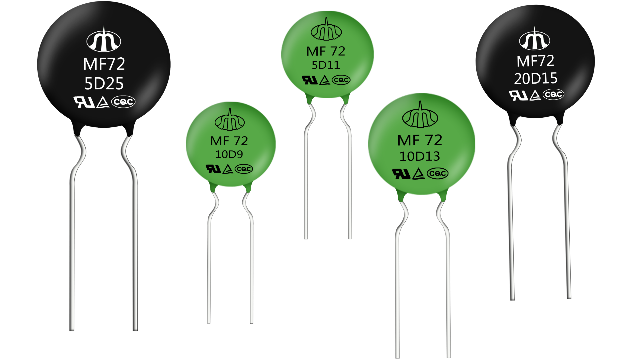

时恒电子生产的无线充用功率型NTC热电阻,对应的规格为MF72、MF73T-1,主要用于发射端的输入电压的入口、全桥整流后端,阻止或减弱浪涌电流对电路和器件的冲击;每件大功率无线充均需匹配1-2MF72MF73T-1型功率型NTC热敏电阻。根据功率大小需要,片径从ø3mmø40mm不等,最大稳态电流可达80A。产品性能优异,品质可靠,产品全部通过了有ULTUVCQC安全认证。

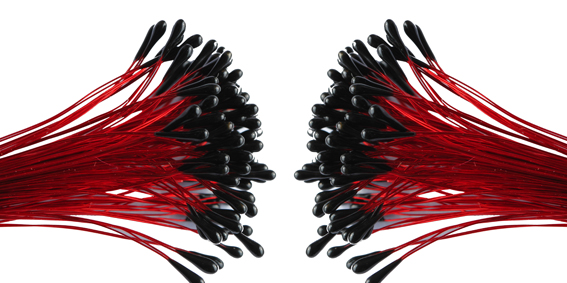

时恒电子生产的无线充用测温型NTC热电阻,对应的规格为MF52B,主要用于功率输出端(无线充插座),及时测量线圈温度并反馈控制端分配充电功率;每件无线充输出端均匹配1-2MF52B测温型NTC热敏电阻。一般安装在感应线圈中心,头部厚度一般不能超出线圈厚度, 所以此类MF52B对产品头部尺寸要求有严格限定。一般头部直径要求≤ 1.5mm,部分终端设计甚至要求≤1.0mm

MF52B产品可靠性高、一致性好、使用寿命长,能在非常恶劣的环境下正常工作,并通过了汽车级AEC-Q200检测。目前,时恒电子生产的高精度测温型NTC热敏电阻具有高精度、高稳定性、高互换性等显著优点且价格低廉,受到客户的好评和市场的青睐。

时恒电子的各类NTC热敏电阻器,除了可以应用在无线充,在其它领域如医疗设备、汽车电子、家用电器、工业自动化等方面也得到越来越广泛的应用。
