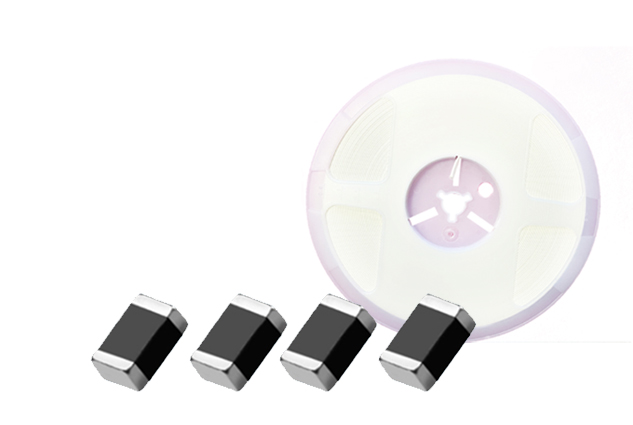

  • CMF0805系列贴片热敏电阻
CMF0805系列贴片热敏电阻


全国热线

025-5239-0195
158-5069-8636

0603贴片



0805系列NTC贴片热敏电阻介绍:

NTC热敏电阻是一种由锰、钴、镍为主多种金属氧化物为原料烧结而成的陶瓷半导体感热晶体,对温度变化的敏感度极高,其零功率电阻值随着本体温度升高而降低,随着温度的升高电阻值呈指数关系下降,温度系数高达(3~6%/℃),微小的温度变化会引起很大 的电阻值变化。根据热敏电阻的R-T阻值温度曲线,可以测算出每一个温度点精确的电阻值,在电路中就可以通过电阻值来实现温度的数字化对应,用来进行温度的测量和控制。

0805系列NTC贴片热敏电阻特点:

1) 体积小,无引线,焊接性能优良,适合高密度表面贴装;

2) 瓷体表面采用玻璃包封,耐潮湿性能好,可靠性与稳定性高;

3) 工作温度范围广:-40℃~+125℃;

4) 高精度的电阻值和B值常数;

5) 符合RoHS环保标准



0805系列NTC贴片热敏电阻应用范围:

  • 温度测量:电子温度计、电子万年历、电子钟温度显示、电子礼品等;

  • 温度控制:手机、汽车电话、笔记本电脑、智能穿戴设备等设备充电电池的温度传感;

  • 温度补偿:移动通信设备的晶体管、IC和晶体振荡器的温度补偿。

0805系列NTC贴片热敏电阻性能参数:

型号

电阻值(25℃)

(kΩ)

B常数(25/50℃)K

B常数(25/85℃)K

许工作电流 (25℃)mA

耗散系数 (mW/)

热时间常数 (s)

QN0805X102F3650FB

1.0

3650±1%

3700

1.4

2.0

<5

QN0805X152F3950FB

1.5

3950±1%

3987

1.1

QN0805X222F3450FB

2.2

3450±1%

3500

0.9

QN0805X222F3950FB

2.2

3950±1%

3987

0.9

QN0805X302F3450FB

3.0

3450±1%

3500

0.75

QN0805X302F3950FB

3.0

3950±1%

3987

0.75

QN0805X332F3450FB

3.3

3450±1%

3500

0.70

QN0805X332F3950FB

3.3

3950±1%

3987

0.70

QN0805X472F3500FB

4.7

3500±1%

3545

0.65

QN0805X472F3950FB

4.7

3950±1%

3987

0.65

QN0805X502F3500FB

5.0

3500±1%

3545

0.63

QN0805X502F3950FB

5.0

3950±1%

3987

0.63

QN0805X682F3500FB

6.8

3500±1%

3545

0.55

QN0805X682F3950FB

6.8

3950±1%

3987

0.55

QN0805X103F3380FB

10

3380±1%

3435

0.44

QN0805X103F3450FB

10

3450±1%

3500

0.44

QN0805X103F3570FA

10

3520

3570±1%

0.44

QN0805X103F3900FB

10

3900±1%

3935

0.44

QN0805X103F3950FB

10

3950±1%

3987

0.44

QN0805X153F3950FB

15

3950±1%

3987

0.36

QN0805X223F3950FB

22

3950±1%

3987

0.30

QN0805X223F4050FB

22

4050±1%

4100

0.30

QN0805X333F4050FB

33

4050±1%

4100

0.24

QN0805X473F4050FB

47

4050±1%

4100

0.20

QN0805X473F3960FA

47

3920

3960±1%

0.20

QN0805X473F4150FB

47

4150±1%

4210

0.20

QN0805X503F4150FB

50

4150±1%

4210

0.19

QN0805X683F4150FB

68

4150±1%

4210

0.16

QN0805X104F3590FB

100

3535

3590±1%

0.14

QN0805X104F3950FB

100

3950±1%

3987

0.14

2.0

<5

QN0805X104F4100FA

100

4050

4100±1%

0.14

QN0805X104F4250FB

100

4250±1%

4310

0.14

QN0805X154F4250FB

150

4250±1%

4310

0.11

QN0805X154F4500FB

150

4500±1%

4582

0.11

QN0805X224F4300FB

220

4300±1%

4343

0.08

QN0805X224F4500FB

220

4500±1%

4582

0.08

QN0805X334F3950FB

330

3950±1%

3987

0.07

QN0805X334F4300FB

330

4300±1%

4343

0.07

QN0805X474F4000FB

470

4000±1%

4045

0.05

QN0805X474F4500FB

470

4500±1%

4582

0.05

QN0805X684F4100FB

680

4100±1%

4135

0.03

QN0805X684F4500FB

680

4500±1%

4582

0.03

QN0805X135F4500FB

1300

4500±1%

4582

0.02
