0.7D-20电源开关用NTC热敏电阻
返回列表 来源: 发布日期: 2022.08.31

开关电源是输入交流电压(AC)经由整流滤波以后可获得一高压的直流电压(DC=1.4AC),此电压接入交换元件当做开关使用在20KHZ~100KHZ的高频状态。这时直流高压会被切割成高频的方波信号,这个方波信号经由功率型NTC热敏电阻 ,在二次侧可以获得事先所设定的电压值,然后再经由整流与滤波就可以获得所需的直流输出电压。

NTC热敏电阻完成抑制浪涌电流作用后,由于通过其电流的持续作用,功率型NTC热敏电阻的电阻值将下降到非常小的程度,它消耗的功率可以忽略不计,不会对正常的工作电流造成影响,所以,在电源回路中使用功率型NIC热敏电阻抑制开机时的浪涌,是保护电子设备免遭破坏的最为简便而有效的措施。

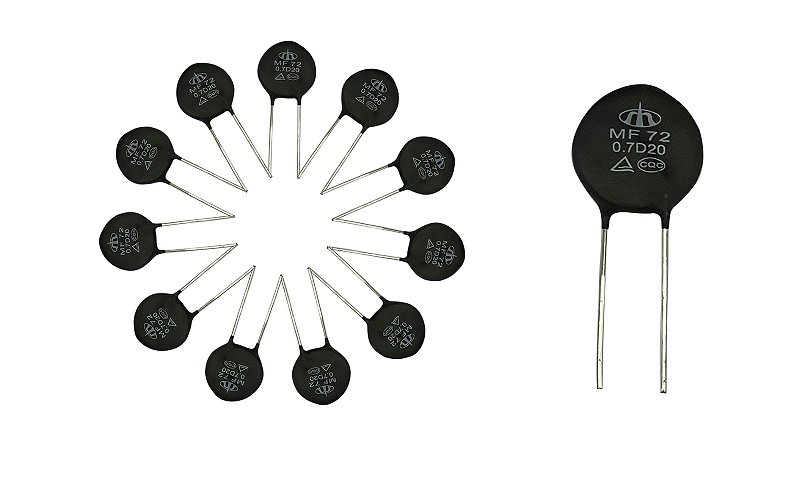

0.7D20组合图

开关电源上用的热敏电阻需要了冷阻和热阻比值大,反映速度快,南京时恒电子用在开关电源上的0.7D20这款热敏电阻,在25℃零功率下电阻值是0.7Ω本体大小在20MM左右,最大稳态电流是10A,在电源回路串联一只或多只这款热敏电阻可满足开关电源多种使用条件需要。如串联五只这款产品,冷态电阻值达到3.5Ω,最大稳态电流仍然达到10A,抑制浪涌电阻的作用得到了大幅提高,0.7D20这款热敏电阻经过了一系列严格的测试,如下图所示:

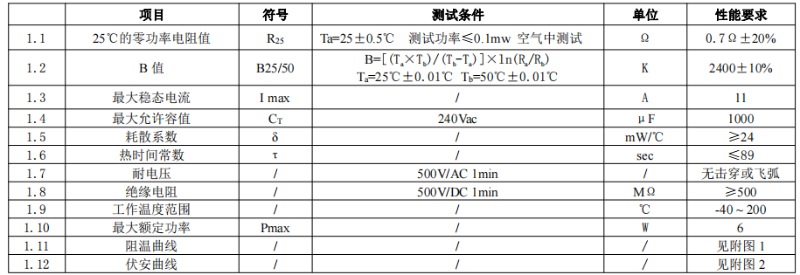

0.7D20特点图

南京时恒电子凭借独特的工艺方法和领先技术,生产的NTC热敏电阻产品具有高精度、高可靠性、高稳定性等突出优势,处于行业领先水平,生产的功率型NTC热敏电阻 器抑制浪涌冲击电流能力强,内控标准中最大电容量比标准值高出两个档位,特别是B值大,残余电阻小,相同的电性能体积更小,功耗更低,并且主要功率型产品系列通过了UL、TUV、CQC安全认证时恒电子生产的功率型 热敏电阻器性能优异,深受开关电源用户青睐与好评
