功率型NTC热敏电阻的作用和选型分析(一)
返回列表 来源: 发布日期: 2020.04.20

       电机、变压器、开关电源、电加热器及白炽灯具等电器设备,在开机的瞬间会产生一个比正常工作电流高出很多倍的浪涌电流,利用功率型NTC 热敏电阻器比较大的零功率电阻值,来抑制开机瞬间的浪涌电流,可以使开机瞬间的浪涌电流不致过大,从而使电器内的元器件得到保护,可以大大延长上述电气设备的工作寿命。

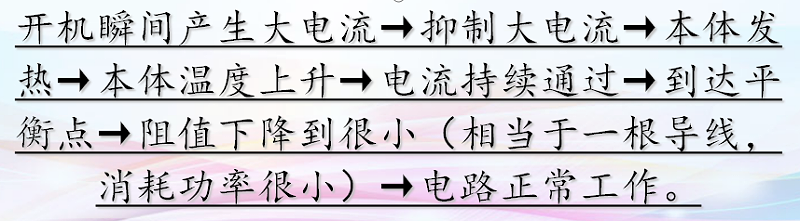

       功率型NTC热敏电阻器在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,随着热敏电阻器本体温度升高,其电阻值将下降到非常小的程度,消耗的功率可以忽略不计,不会影响正常的工作电流,这样既抑制了浪涌电流又保证了上述电器设备的工作效率不受影响。以上的工作流程可以简单的概括为:

1

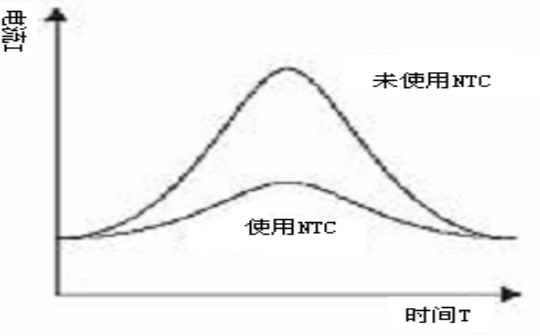

        下面为使用和未使用功率型NTC热敏电阻的浪涌电流对比图。

2

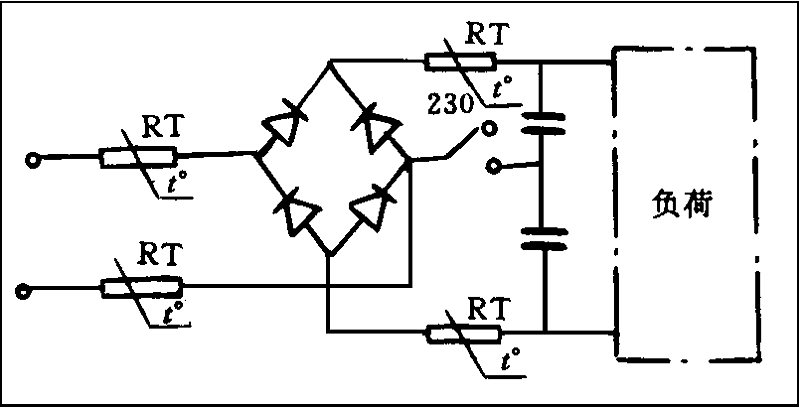

        采用功率型NTC热敏电阻抑制电器开机时的浪涌电流是一种低成本,使用简单可靠的方法。因其良好的使用效果,得到了广泛的应用。

3

        功率型NTC热敏电阻具有阻值随温度变化而发生显著变化的特性,电阻值随温度上升而减少。是以锰(Mn)、钴(Co)、镍(Ni)、铁(Fe)、铜(Cu)和铝(Al)等过渡金属氧化物为主要材料,采用陶瓷工艺制造而成的。其组成结构为:NTC热敏芯片、焊接层、保护层、引线等组成。

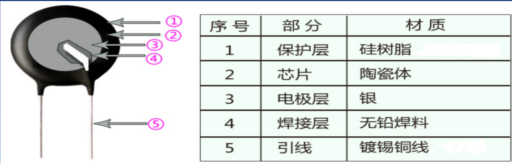

        功率型NTC热敏电阻结构图。


4
       南京时恒电子生产的功率型NTC芯片采用特殊材料与工艺,芯片陶瓷基体致密,晶粒生长均匀;陶瓷基体与引线的焊接接触面积大;硅树脂包封,耐热、散热性能好。能够承受的稳态电流大,耐受的冲击浪涌电流能力强,产品的可靠性高。

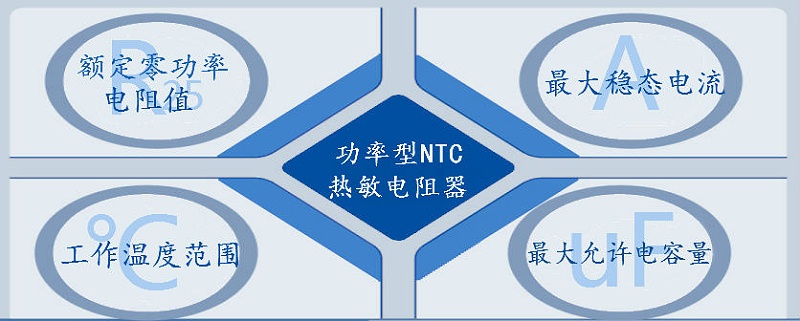

       功率型NTC热敏电阻主要参数。


5

1、额定零功率电阻(R25 ): 也叫标称电阻值,在没有特别说明的情况下,是指功率型NTC热敏电阻器在25℃环境温度中所测得的电阻值。 常用的阻值有2.5Ω、5Ω、10Ω 等,常用的阻值误差为:±15%、±20%、±30%等 。
2、最大稳态电流(A):在标称环境温度下,可以连续施加在功率型NTC热敏电阻器上的电流最大值。
3、最大允许电容量(焦耳能量)(UF):在负载状态下,与一个功率型NTC热敏电阻器连接的电容器最大允许电容量值。
4、工作温度范围(℃):功率型NTC热敏电阻器在零功率状态下可连续工作的环境温度范围,它由上限类别温度和下限类别温度来决定。

        南京时恒电子的功率型NTC热敏电阻的主要参数范围为:

        R25阻值范围:      0.2Ω——400Ω;
        工作温度范围:      -40℃——200℃;
        最大稳态电流范围:  0.1A——90A;
        最大冲击电容量范围:(AC240V)47UF——12000UF。
        芯片直径范围:      D3mm——D50mm;
