NTC热敏电阻器的高精度测量
返回列表 来源: 发布日期: 2022.01.13

由于NTC热敏电阻器的阻值与温度是对应的,因此 NTC热敏电阻器用于温度测量中最基本问题是:在给定温度下其电阻值是多少欧姆?而这给定的温度应该是非常准确的,这就要求NTC热敏电阻器必须在温度高精确控制的液体槽 中测量其电阻值。要实现高精度NTC 热敏电阻器的生产,确保生产的产品精度是准确的,就要有高精度测量设备的保证。

根据研发生产的高精度NTC热敏电阻器测温精度≥0.05℃的需要,我们要一套测温精度优于±0.05℃精度一个数量级(10)测试测量系统,这是研发及生产工作的前提与基础。

目前市场上最高精度的恒温液体槽:显示精度为0.001℃,恒温精度为±0.01℃,这对于研发制造高精度NTC热敏电阻是远远不够的。

要实现高精度测量,就要用到高精确的恒温液体槽。

恒温液体槽为了达到0.005℃的恒温精度,要克服槽体几何形状、加热器几何形状和方位、隔热、液体循环及温度控制等方面对控温精度的影响。南京时恒电子已在这方面取得了多项研究成果。包括“恒温测试机”,专利号:ZL200720033866.8

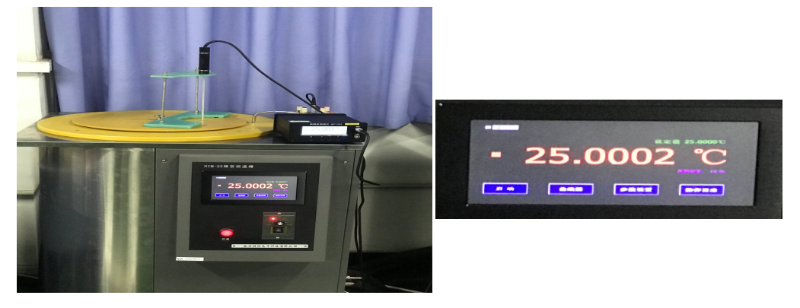

时恒电子已研发出恒温精度可以达到±0.001℃甚至±0.0005℃的高精度液体恒温槽。目前时恒电子高精度NTC热敏电阻,已被最新研发的测温精度达到±0.0001℃(万分之一)的测温仪所选用。

测温仪

 为了保证温度的准确可追溯,还要有高标准的温度基准。南京时恒电子从中国计量科学研究院引进了一套可以追溯到国家温度标准的一等标准铂电阻测温系统,这套测温系统达到了省级计量院的测温标准和水平。

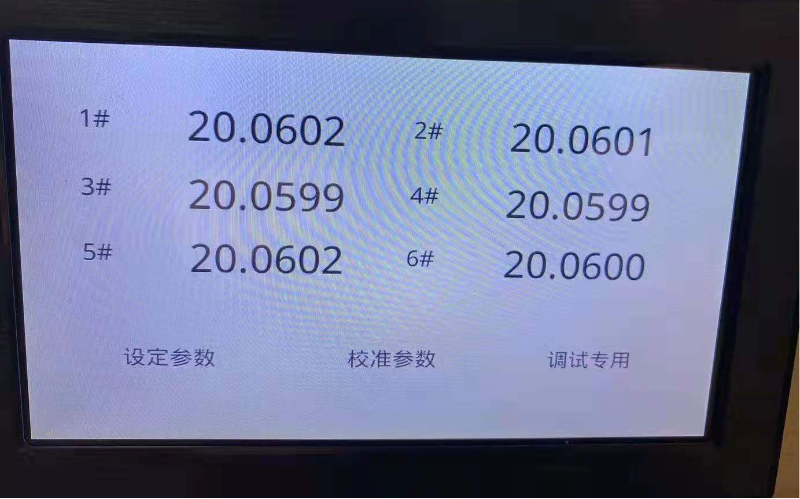

下图中是南京时恒电子生产的6高精度NTC热敏电阻产品,用于最新研发的测温精度为万分之一测温仪表的测定中,最高精度可以达到±0.0002℃的在高精度20.0600℃条件下的测温数据,由于产品之间的一致性非常的好,可以做到完全互换。

数据

 南京时恒电子建立的高精度温度测量系统,温度测量精度可达±0.001℃,可确保对测试产品实现高精度和高准确率,为客户开发定制更多更高精度的温度测量用NTC 热敏电阻提供了有力保证。

南京时恒电子可以批量生产出单点温度测量精度达到±0.01℃以上和宽温区测温精度达到±0.01℃的NTC热敏电阻甚至更高测温精度的NTC热敏电阻,在生物医药、医疗电子、智能穿戴、科学试验、环境监测等领域,这类高精度、高可靠性、高灵敏性、高互换的NTC热敏电阻得到了越来越广泛的应用。
