如何使用浪涌电流抑制器NTC热敏电阻
返回列表 来源: 发布日期: 2020.04.08
       在启动电子设备,如开关电源(SMPS)或逆变器时,设备会通过具有高峰值的瞬时异常电流。它被称为浪涌电流,如果没有保护,它可能破坏半导体器件或对平滑电容器的使用寿命产生有害影响。NTC热敏电阻用作抑制浪涌,方便、有效地保护电气、电子器件的电路免受浪涌电流的影响。
      NTC热敏电阻的优点:
      NTC热敏电阻是一种采用具有负温度系数(NTC)的特殊半导体陶瓷的温度相关电阻。它们在室温下具有较高的电阻,当它们通电时,自己产生热量,随着温度升高,电阻下降。由于具有这种特性,它们被用作电气和电子设备的电流保护装置,方便、有效地抑制异常电流,包括在通电时的浪涌电流。用作电流保护装置的NTC热敏电阻也称为电源用功率型NTC热敏电阻。
       固定电阻或NTC热敏电阻可以用来抑制浪涌电流。然而,固定电阻总是导致功率损耗和性能下降。NTC热敏电阻以其较高的初始电阻抑制浪涌电流,然后由于通电而温度升高,电阻降到室温水平的百分之几,从而达到比使用固定电阻更低的功率损耗。换句话说,用NTC热敏电阻抑制浪涌电流的效果比使用具有相同初始功率损耗的固定电阻的效果要大。
        以下是NTC热敏电阻在开关电源(SMPS)抑制浪涌电流中的应用示例。各种开关电源(SMPS)——它们体积小、重量轻、性能高——通常被用作电子设备的电源。给SMPS通电时,具有高峰值的抑制浪涌电流给平滑电容器充电,从而给装置充电。由于这种浪涌电流会对电容器的使用寿命产生有害影响,损坏电源开关的触点或破坏整流二极管,所以有必要采取相应的对策。

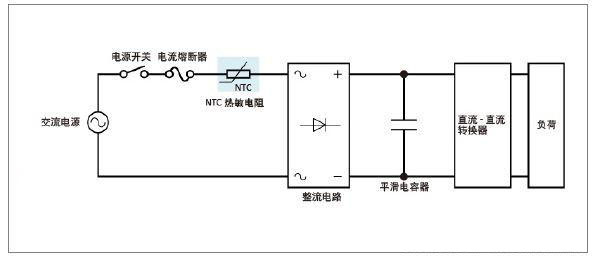

       如下图所示,通过插入NTC热敏电阻来抑制SMPS的浪涌电流被广泛地用作形成用于抑制电源中的浪涌电流的低成本简易电路的方式。即使在整流器电路之后连接NTC热敏电阻,也可以得到完全相同的效果。



南京时恒电子科技有限公司专注生产NTC热敏电阻器及其温度传感器18年,具有20亿只以上的年生产能力。生产的用于抑制浪涌的功率型NTC热敏电阻型号有:MF72、MF73、MF73T、ME74等产品,其中MF73系列产品最大稳态电流可达80A。

时恒公司全部产品均按欧盟RoHS指令实现了环保生产。主要产品均通过CQC标志认证、德国TUV认证和美国UL、C-UL安全认证,时恒电子不断提高品质管理水平,先后通过了ISO9001、IATF16949质量管理体系认证、ISO14001环境管理体系认证、GB/T29490知识产权管理体系认证,GB/T23001两化融合管理体系认证,时恒产品性能优异,质量稳定可靠,具有很高的性价比,深受用户的青睐。
