热敏电阻器的外形和种类
返回列表 来源: 发布日期: 2021.11.17

热敏电阻器是一种对温度敏感的电阻器,它一般由半导体材料制作而成,当温度变化时其阻值也会随之变化。

       (1)热敏电阻器的外形2)热敏电阻器的种类

热敏电阻器种类很多,通常可分为正温度系数热敏电阻器(PTC 负温度系数热敏电阻器(NTC 两类。

MF72组合图

① 负温度系数热敏电阻器 简称NTC,其阻值随温度升高而减小。NTC是由氧化锰、氧化钴、氧化镍、氧化铜和氧化铝等金属氧化物为主要原料制作而成的。根据使用温度条件不同,负温度系数热敏电阻器可分为低温( -60300℃)、中温(300600℃ )、高温(>600℃)三种。根据功能又分为功率型、补偿型、测温型以及温度传感器四种。

NTC的温度每升高1℃,阻值会减小2 % 6%,阻值减小程度视不同型号而定。NTC 广泛用于温度补偿和温度自动控制电路,如冰箱、空调、温室等温控系统常采用 NTC 作为测温元件。

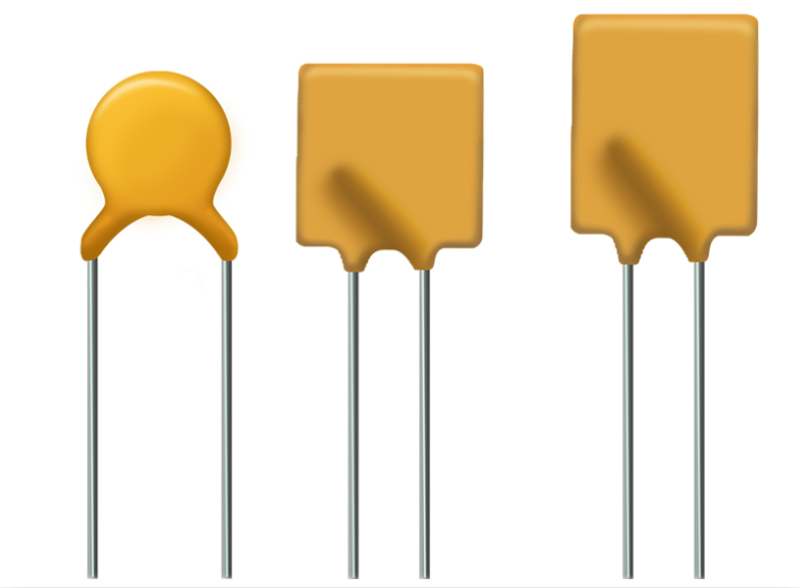

PPTC总图

② 正温度系数热敏电阻器简称 PTC,其阻值随温度升高而增大。PTC是在钛酸钡(BaTiO2)中掺入适量的稀土元素制作而成。

PTC可分为缓慢型和开关型。缓慢型PTC的温度每升高1℃,其阻值会增大 0.5%8%。开关型PTC有一个转折温度(又称居里点温度,钛酸钡材料 PTC 的居里点温度一般为120℃左右),当温度低于居里点温度时,阻值较小,并且温度变化时阻值基本不变(相当于一个闭合的开关),一旦温度超过居里点温度,其阻值会急剧增大(相当于开关断开)。

缓慢型PTC常用在温度补偿电路中,开关型PTC由于具有开关性质,常用在开机瞬间接通而后又马上断开的电路中,如彩电的消磁电路和冰箱的压缩机启动电路 以及过流过热保护电路就用到开关型PTC

时恒电子凭借独特的工艺方法和领先技术,生产的产品具有高精度、高可靠性、高稳定性等突出优势,处于行业领先水平,生产的功率型NTC 热敏电阻器抑制浪涌冲击电流能力强,内控标准中最大电容量比标准值高出两个档位,特别是 B值大,残余电阻小,相同的电性能体积更小,功耗更低;生产的测温型NTC热敏电阻系列主要产品全部通过了UL TUV CQC安全认证,MF51MF52 MF58系列产品通过AEC-Q200检测,MF58 系列产品通过 UL 标准中10万次耐久测试;生产的NTC温度传感器具有控温精度高、批量一致性好,稳定性好、可靠性高、使用寿命长等优点。时恒电阻生产的各种热敏电阻器性能优异,深受用户的青睐。
