时恒电子分享压敏电阻器常见的技术问题分析!
返回列表 来源: 发布日期: 2019.08.08

今天时恒电子小编来给大家分享有关压敏电阻器常见的技术问题分析:

一、压敏电阻的安全性问题:

在以往的应用中,跨接在电源线上的压敏电阻器出现过起火燃烧,危机临近其它元器件的事故。对此,制造者和使用者共同进行了大量研究和分析工作,采取了相应的对策,很好地降低了这类事故的概率,但尚未杜绝,因此,压敏电阻的使用安全性仍是个值得重视、需要继续研究解决的课题。

压敏电阻起火燃烧的表观现象,大体上可分为老化失效和暂态过电压破坏两种类型。

①老化失效,这是指电阻体的低阻线性化逐步加剧,漏电流恶性增加且集中流入薄弱点,薄弱点材料融化,形成1kΩ左右的短路孔后,电源继续推动一个较大的电流灌入短路点,形成高热而起火。这种事故通常可以通过一个与压敏电阻串联的热熔接点来避免。热熔接点应与电阻体有良好的热耦合,当最大冲击电流流过时不会断开,但当温度超过电阻体上限工作温度时即断开。研究结果表明, 若压敏电阻存在着制造缺陷,易发生早期失效, 强度不大的电冲击的多次作用,也会加速老化过程,使老化失效提早出现。

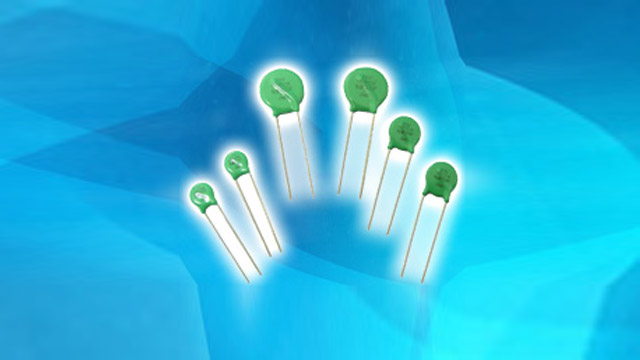

时恒电子分享压敏电阻器常见的技术问题分析!

②暂态过电压破坏,这是指较强的暂态过电压使电阻体穿孔,导致更大的电流而高热起火。整个过程在较短时间内发生,以至电阻体上设置的热熔接点来不及熔断。在三相电源保护中,N-PE线之间的压敏电阻器烧坏起火的事故概率较高,多数是属于这一种情况。相应的对策集中在压敏电阻损坏后不起火。一些压敏电阻的应用技术资料中,推荐与压敏电阻串联电流熔丝(保险丝)进行保护。

二、压敏电阻的连接线问题

将压敏电阻接入电路的连接线要足够粗,推荐的连接线的尺寸注:接地线为5.5 mm2以上连接线要尽可能短,且走直线,因为冲击电流会在连接线电感上产生附加电压,使被保护设备两端的限制电压升高。

压敏电阻通流量 ≤600A (600~2500)A ( 2500~4000)A (4000~20K)A

导线截面积 ≥ 0.3 mm2 ≥ 0.5 mm2 ≥ 0.8 mm2 ≥ 2 mm2

例如:若压敏电阻MY两端各有3 cm长的接线,它的电感量L大体为18 nH,若有10 KA的8/20冲击电流流入压敏电阻,把电流的升速看作10KA / 8Μs,则引线电感上的附加电压UL1、UL2大体为UL1= UL2=L(di/dt)=18×10-9( 10×103 / 8×10-6 )=22.5 V这就使限制电压增高了45V。

三、压敏电阻的串联和配对

压敏电阻可以很简单地串联使用。将两只电阻体直径相同(通流量相同)的压敏电阻串联后,漆压敏电压、持续工作电压和限制电压相加,而通流量指标不变。例如在高压电力避雷器中,要求持续工作电压高达数千伏,数万伏,就是将多个ZnO压敏电阻阀片迭和起来(串联)而得到的。

压敏电阻可以并联,目的是获得大的通流量,或者在冲击电流峰值一定的条件下减小电阻体中的电流密度,以降低限制电压。

当要求获得大的通流量[ 例如8/20,(50~200)KA ],且压敏电压又比较低(例如低于200V)时,电阻体的直径 / 厚度比太大,在制造技术上有困难,且随着电阻体直径的加大,电阻体的微观均匀性变差,因此通流量不可能随电阻体面积成比例地增大。这是用较小直径的电阻片并联可能是个合理的方法。

由于高非线性,压敏电阻片的并联需要特别小心谨慎,只有经过仔细配对,参数相同的电阻片相并联,才能保证电流在各电阻片之间均匀分配。针对这种需求,本公司专门为用户提供配对的电阻片。

此外,纵向连结的几个压敏电阻器,使用经过配对的参数一致的压敏电阻器后,当冲击侵入时,出现在横向的电压差可以很小。在这种情况下,配对也是有意义的。

四、压敏电阻与气体放电器件的串联和并联

压敏电阻可以与气体放电管、空气隙、微放电间隙等气体放电器件相串联(图10.5a),这个串联组合的正常工作要满足两个基本条件:①、系统电压上限值应低于气体放电器件G的直流击穿电压;②、G点火后在系统电压上限值下,压敏电阻MY中的电流应小于G的电弧维持电流,以保证G的熄弧。

这种串联组合具有电容量小,工作频率高;漏电流很小、安全性好;以及不存在压敏电阻MY在系统电压下老化的问题,因而可靠性高等优点,但同时也有气体放电器件相应慢所引起的"让通电压"问题。

压敏电阻也可与气体放电管并联,以降低气体放电管的冲击点火电压。
