在电子设备运行周期中，开机瞬间是风险高发节点。当开关闭合时，电流会快速涌向电路中的大容量滤波电容，此时极易产生浪涌电流 —— 其峰值可能达到正常工作电流的数十倍，足以对整流桥、保险丝、继电器触点等关键元件造成不可逆损伤，轻则缩短设备使用寿命，重则直接导致开机失败。而功率型 NTC 热敏电阻，正是抵御浪涌电流的核心元件。但一个关键且常被探讨的问题是： 热敏电阻为什么要串联在电路中？接下来我们将深入剖析其背后的原理、优势与注意事项。从原理、工作过程、优势及局限性等维度，深入解析功率型 NTC 热敏电阻需串联使用的关键逻辑。

一、 核心原理：负温度系数（NTC）与串联的必然性

NTC（Negative Temperature Coefficient）即 “负温度系数”，其核心物理特性为电阻值随自身温度升高而显著降低。在常温（冷态）下，NTC 具备较高电阻值；当电流流过产生热量导致温度上升后，电阻值会急剧下降，这一特性是其实现 “动态限流” 的基础。

串联的电路逻辑：在电路中，要限制流过某一路的电流，最直接有效的方法就是在该回路中串联一个电阻。这个电阻会增加回路的总阻抗，根据欧姆定律（I = V / R），在电压不变的情况下，电阻越大，电流越小。功率型NTC正是将这两种特性完美结合的产物。它通过串联在主回路中，扮演一个 “智能可变电阻”的角色。

二、  串联工作过程：从 “限流保护” 到 “低阻运行” 的动态切换

以典型电子设备的开机流程为例，串联的 NTC 热敏电阻会经历 “冷态高阻限流” 与 “热态低阻运行” 两个关键阶段，实现对电路的动态保护：

冷态启动：高电阻抑制浪涌电流当设备关机或长时间未使用时，NTC 热敏电阻处于环境温度（冷态），此时其零功率电阻值（常温下未通电流时的电阻）通常为几欧姆至几十欧姆。开机瞬间，电源电压加在主回路两端，由于 NTC 串联在回路中，其高电阻成为限制电流的核心屏障，能将浪涌电流快速抑制在电路元件可承受的安全范围内，避免元件因瞬时大电流受损。

热态运行：低电阻保障系统效率开机成功后，持续的工作电流流过 NTC 热敏电阻，其自身会因功率损耗（I²R）产生热量，温度迅速升高。随着温度上升，NTC 的电阻值急剧下降（稳定工作时可能降至零点几欧姆甚至更低）。此时，极低的电阻值对主回路的正常电流、电压影响微乎其微，几乎不会产生额外功率损耗，确保设备在稳定运行阶段保持高效。

简言之，串联的 NTC 热敏电阻通过 “冷态高阻限流、热态低阻运行” 的动态切换，实现了电子设备的 “软启动”，既完成开机时的浪涌防护，又不影响正常工作效率。

三、  串联使用的关键优势

功率型 NTC 热敏电阻串联接入电路的设计，具备多重不可替代的优势：

（1）高效抑制浪涌电流：这是串联使用的核心价值，可将浪涌电流降低 5-15 倍，直接保护后续电路中昂贵或关键的电子元件（如整流桥、继电器），减少开机故障风险。

（2）结构简单且成本低廉：无需复杂的控制电路或额外驱动模块，仅需单个 NTC 元件即可实现浪涌防护功能，在保障性能的同时大幅降低硬件成本，性价比极高。

（3）高可靠性与长寿命：作为无源元件，NTC 热敏电阻无移动部件、无复杂半导体控制结构，受外界环境干扰小，故障率低，使用寿命可与设备主体匹配。

（4）全自动无干预运行：整个浪涌抑制过程完全依赖 NTC 的物理特性（电阻随温度变化），无需外部信号触发或人工控制，实现 “开机即防护、稳定即低阻” 的全自动智能保护。

四、 串联使用的局限性与应对策略

尽管优势突出，但串联使用NTC也并非完美，设计中必须考虑以下局限性：

（1）恢复时间问题：如设备关机后， NTC需要一段时间冷却，才能恢复其高阻值。如果在此期间快速重启设备，NTC仍处于低阻态，将失去浪涌抑制能力。此时在设计时，需要根据设备的热力学特性，规定最短的重启间隔时间。在高可靠性或需要频繁热插拔的设备中，会采用“继电器旁路”方案：在NTC将电流限制住、系统稳定后，通过一个继电器或可控硅 将NTC短路，使其完全退出电路。这样既解决了恢复问题，也彻底消除了运行时的功耗。

（2）自身功耗与热管理问题：即使在稳定状态，NTC仍有一定的阻值，会持续产生热量消耗功率。在大电流应用中，这部分功耗不容忽视。 如果想要很好的解决此问题，我们需要精确计算稳态功耗，确保在NTC的额定功率范围内。良好的通风和PCB布局有助于散热。

（3）环境温度敏感性问题：NTC的初始电阻受环境温度影响。在极寒环境下，初始电阻过高可能导致设备无法启动；在酷热环境下，初始电阻过低则可能抑制效果不佳。 如果想要很好的解决可以在宽温范围工作的设备中，需要选择特性合适的NTC，或考虑使用有源的恒流源启动电路等替代方案。

五：总结

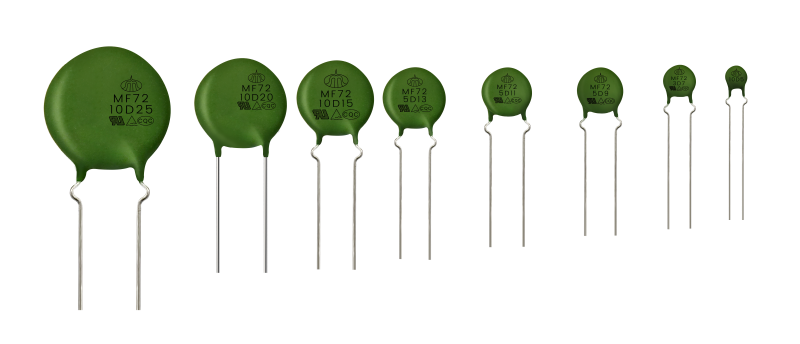

南京时恒电子科技有限公司专注生产NTC热敏电阻器及其温度传感器。为您提供全系列功率型 NTC 热敏电阻器，包括 基础款MF72功率型NTC热敏电阻器、升级款大功率型NTC热敏电阻器系列MT73T-1、MT73T-2、MF73T、MF74、MF75；在产品规格与适配性上，时恒电子的功率型 NTC 热敏电阻器片径尺寸覆盖 Φ3-Φ40，可精准匹配不同功率需求场景 —— 无论是抑制几瓦小功率用电器，还是几千瓦大功率用电器的浪涌电流，均能提供适配产品。凭借丰富的产品选择，可满足客户多样化设计需求，为各类产品稳定运行保驾护航。
