额温枪热电堆配套NTC热敏电阻的作用
返回列表 来源: 发布日期: 2020.02.21
       新型冠状病毒引起的肺炎疫情给庚子年的春节蒙上了阴影。在防控新型冠状病毒疫情的过程中,呼吸机、监护仪、制氧机、负压救护车、额温枪等医疗产品发挥了重大作用。额温枪的非接触测温方式,可避免接触式交叉感染,为广大民众防控疫情起到了方便快捷的作用。
额温枪、耳温枪类使用热电堆探头的红外测温仪,是通过测出物体所发射的辐射能量,根据玻耳兹曼定律(E=σεTⁿ),辐射能量越大,物体温度越高,将红外辐射信号转变成电信号,再经过放大器和信号处理电路,并按照一定的算法和目标发射率校正后,最终可转变为被测目标的温度值。
          测温的主要器件就是热电堆。热电堆红外探头由一系列热电偶串联组成的温度传感器。热电偶两端由两种不同材料组成,当一端接触热端、一端接触冷端时,由于see-beck效应在两种不同材料之间会产生一个电势差,电势差的大小与两种不同材料之间的温度差有关。热电堆传感器将一系列热电偶串联在一起,从而提高传感器的探测灵敏度。
        为了在不同的环境温度下能够计算正确,要用高精度NTC热敏电阻来测量热电堆所处的环境温度,根据预先写入一些标准的温度条件,例如:在被测物体温度为37℃、热电堆所处环境温度为25℃条件下测得的输出电压,通过测量热电堆输出电压和热电堆所处环境的绝对温度,最终由CPU计算出测量温度。时恒电子的MF58测温型NTC热敏电阻的100KΩ3950是常用的规格,也有直接用该型号产品的芯片,用邦定封装工艺直接与热电堆结合在一起的使用方案。

        时恒电子的MF58测温型NTC热敏电阻系列产品,具有稳定性好、可靠性高;阻值范围宽、精度高;体积小、重量轻、结构坚固,便于自动化安装;热感应快、灵敏度高等特点。MF58产品在家用电器、办公自动化设备的温度检测或温度补偿、手机电池、电池组、仪表线圈、集成电路、石英晶体振荡和热电偶/热电堆等都有广泛应用。时恒公司生产的MF58产品,获得CQC标志认证、UL,C-UL安全认证,通过了UL标准中最严酷的10万次耐久性测试,并通过了AEC-Q200检测,这在国内绝无仅有的,可靠的性能、优越的品质,值得信赖。

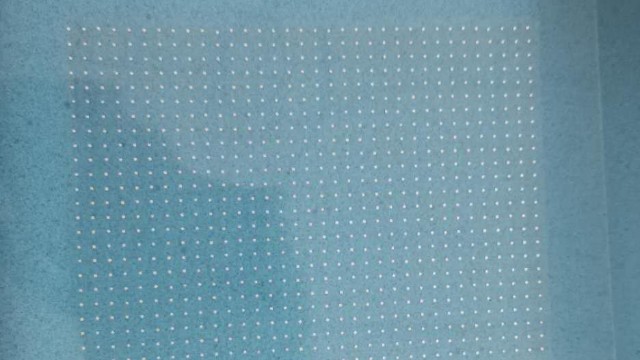

蓝膜芯片
