功率型NTC热敏电阻器在电源适配器中的应用
返回列表 来源: 发布日期: 2021.07.20

电源适配器,是大众目前广泛使用的电器设备,使用时就能从交流电源上(AC-200ⓐ50Hz or AC-110Vⓐ60Hz)获取其他电器工作所需要的电能量。适配器的本质上就是一个开关电源系统(AC→DC转换器)。

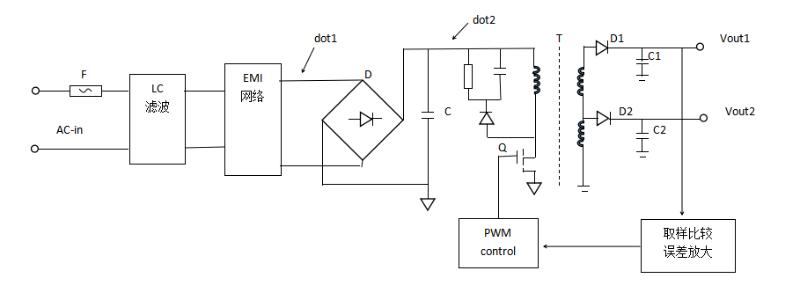

如图,为一个完整的开关电源原理图。


由于电路中不可避免的暂态效应,每次开、关机或电网负载发生变化时,都会在AC端引起剧烈波动的浪涌电流,由于能量的聚集和快速的释放及连续的传递转换,会在电路中的dot1dot2等各处传递这个浪涌,这种浪涌电流一般情况下数量级都可以达到整个适配器稳态工作下电流的几倍~几十倍,它的存在会经常造成电路中保险丝、整流桥、滤波电容,调整管及高频变送器的损坏。一般来说,适配器的有效输出功率愈大,滤波电容C的数值愈大,产生的浪涌电路的强度就越大,浪涌电流的持续时间也会愈长久,对电路中元器件的冲击损伤也会较大。

理论计分析和长期的试验证明,在这样的AC→DC电路初始设计和热效应分析时,在电路的dot1dot2处,选配一只参数合适的功率型NTC热敏电阻器,将会大大降低浪涌电流对电路中关键元器件的冲击伤害,有效保护和延长器件的寿命,从提高整个适配器的使用寿命。

选配功率型NTC热敏电阻器的原则是:

(1)功率型NTC热敏电阻器的稳态工作电流必须>dot1dot2处的最大稳态工作电流。

(2)在电源适配器中浪涌电流的产生是由于滤波电容器充电造成的,所以功率型NTC热敏电阻器所能承受的最大冲击能量应小于电路中滤波电容器的充电能量,即功率型NTC热敏电阻器所对应的最大电容量应大于电源适配器电路中滤波电容器的电容量。

(3)在满足上述(1)、(2)条件下,选择R25值较大的功率型NTC热敏电阻器阻值,有利于吸收较大的浪涌电流。

(4)功率型NTC热敏电阻器的负温度特性自然会将浪涌电流的电能量转变成焦尔热能,故功率型NTC热敏电阻器工作时会急剧发热,因此,在PCB板器件布局时,尽量要远离其他元器件,防范功率型NTC热敏电阻器发热对其他元器件的热影响,并且采取有效散热措施(如:加大功率型NTC热敏电阻器元件引脚的焊盘和覆铜线的散热面积)。

(5)选择B值较大,最大稳态电流下残余电阻小的功率型NTC热敏电阻器有利于减少功耗、降低功率型NTC热敏电阻器的发热量、提高适配器的转换效率,同时可以提高电源适配器的寿命,这一点往往被用户所忽略。

时恒电子抑制浪涌电流用功率型NTC热敏电阻器MF72、MF73、MF73T、MF74、MF75等产品,其中最大稳态电流可达80A。全部产品均按欧盟RoHS指令实现了环保生产。主要产品均通过CQC标志认证、德国TUV认证和美国UL、C-UL安全认证。随着适配器的广泛使用,时恒电子抑制浪涌的功率型NTC热敏电阻器将加大生产,跟上市场需求!
